DESENHOS DOS VEDADORES

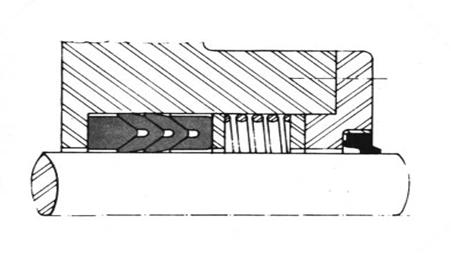

JOGOS DE GAXETAS



MODELO V





MODELO W



MODELO J1



MODELO J2









ANÉIS O’RINGS











ANEL COM DP

PARA HASTE



ANEL COM DH                    PARA PISTÃO



BACKUP OU ANEL             ANTI-EXTRUSÃO











GAXETAS



MODELO U1



MODELO U2



MODELO U3



MODELO U4



MODELO U5



MODELO U6



MODELO U7



MODELO U8



MODELO U19





MODELO U25



MODELO U30





MODELO U31



MODELO U65



MODELO U92



MODELO U111



MODELO U116



MODELO UHK (J)



MODELO B



MODELO UD



MODELO W



MODELO UR6



MODELO UR7



MODELO UR8





GAXETA C/ PTFE

CPTO



VER GAX

COMPACTA































AURSL                                                                AURSL2                                                              AURSL 3









ANÉIS RASPADORES OU LIMPADORES





RASPADOR AS1



RASPADOR AS2



RASPADOR AS3



RASPADOR AS4

MATERIAL DE

MOLYTHANE



RASPADOR AS5





RASPADOR AS8





DUPLAVEDAÇÃO



RASPADOR UR6



RASPADOR UR7



RASPADOR UR8



RASPADOR VE







RASPADOR RU





RASPADOR A10







RASPADOR AA











DIVERSOS



X’RING



USITRING



ARRUELA



GAXETA V1



GAXETA V2



GAXETA VS



GAXETA L



GAXETA LT

GAXETA

COMPACTA

COMPACTA 2









Passa Fio                                              Gaxeta GS                                                           Gaxeta ZO

















Gaxeta para Embolo                         Ventosas                                                             Gaxetas Sanfonadas

































União para Rosca





















































JOGOS DE GAXETAS













RASPADOR












RETENTORES









RETENTORES MODELOS BÁSICOS



MODELO BR / R5



MODELO BA(I) ou A5

Antigo B



MODELO BRG ou R2



MODELO BG B(I)

Antigo BA OU B4



MODELO T



     A4 ou GR

   A6 ou BAO / R7

     RB

    RLP

    BAG ou A2

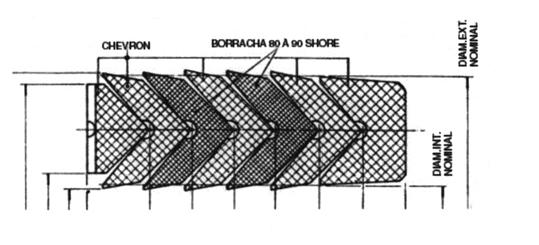

GAXETAS DE PERFIL V





GERALMENTE SÃO UTILIZADAS EM CONJUNTO COM TAMPA E BASE DE BRONZE OU OUTRO MATERIAL RÍGIDO PARA POSICIONA-LA E ONDE O JOGO DE GAXETA NÃO SE ADAPTA.





      MODELO V1                                MODELO V2                                     MODELO V4










MATERIAL DE CHEVRON               MATERIAL DE CHEVRON            GAXETA V4 TEM O MESMO                                                                                                                                      PERFIL  DA  V2   PORÉM   O

                                                                                                                                  MATERIAL    UTILIZADO  É

                                                                                                                                  BORRACHA SEM LONA











GAXETAS VS











AS GAXETAS VS SÃO ULTILIZADAS EM EIXOS GIRATÓRIOS DE ALTA VELOCIDADE E GIRAM JUNTO AO MESMO. SÃO MUITO UTILIZADOS EM EQUIPAMENTOS E MÁQUINAS PARA BEBIDAS.

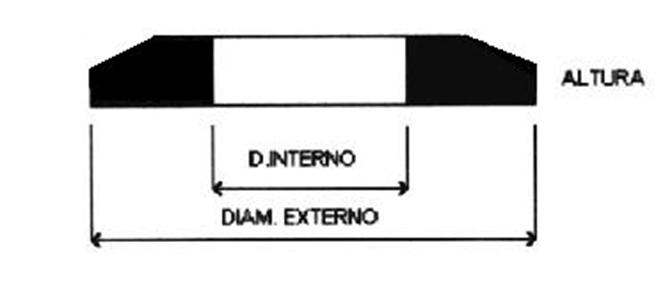

ARRUELAS













FAZEM PRINCIPALMENTE VEDAÇÃO ESTÁTICA OU SERVEM COMO AMORTECEDORES DE



PEQUENOS IMPACTOS.
























PARA VEDAÇÃO DINÂMICA ACONSELHA-SE UTILIZAR DUREZA DE 60 SHORE  A .











UNIÃO PARA ROSCA































































USITRING









COMUMENTE UTILIZADO COMO ARRUELA DE PARAFUSO ONDE SE DEVE EVITAR



VASAMENTO.


























GAXETA COMPACTA











UTILIZADA EM CILINDROS HIDRÁULICOS.

































Compacta 1                                                                       compacta 2















X’RING









VEDADOR DINÂMICO DE BORRACHA COM DUPLA VEDAÇÃO EXTERNA SENDO MAIS EFICAZ



EM BAIXA PRESSÃO DO QUE ANÉIS O’RINGS.














ANEL GT





O ANEL GT TEM A MESMA FUNÇÃO DO ANEL O’RING PORÉM FAZ VEDAÇÃO DO EMBOLO E



COM A VANTAGEM DE NÃO EXTRUSAR EM TRABALHO CONTÍNUO.


















GAXETA L







SÃO GAXETAS PARA VEDAR ÊMBOLO HIDRAULÍCOS E PNEUMÁTICOS DE BAIXA PRESSÃO.






L COPO OU H











AS GAXETAS LT SÃO EMPREGADAS EM SISTEMAS HIDRÁULICOS E PNEUMÁTICOS PARA



VEDAR HASTES OU TEM A FINALIDADE DE UMA BUCHA. MUITO UTILIZADO EM



EQUIPAMENTOS ALIMENTÍCIOS.


































OUTRAS VEDAÇÕES





OUTRAS VEDAÇÕES SÃO UTILIZADAS PARA AS INDÚSTRIAS FRIGORÍFICAS E DE BEBIDAS COMO POR EXEMPLO :











AMORTECEDOR                 BUCHA                               GAXETA J COM                  CINTA PARA

 DE BORRACHA                                                ANEL DE APOIO                                    PISTÃO

                                                                                               DE CHEVRON













POSSUIMOS AINDA UMA AMPLA DIVERSIDADE DE VEDAÇÕES E ACOPLAMENTOS PARA VARIOS FINS. CONSULTE NOSSOS VENDEDORES.
